ゴム試作の新工法！金型を使わずにプレス成型する「ＴＲ工法」のご案内

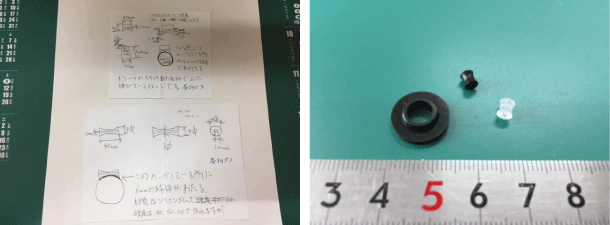

短納期

型の加工時間がはやいうえに、型の設計から加工まで社内にてすべて行う一貫製造体制のため、短納期対応が可能です。

また、製品の製造は従来からのゴムプレス成型と同じですので、型が完成すれば製品は短納期にて対応することが可能です。

弊社では常に短納期対応できるようにマシニングを３台保有しており、通常納期１週間、最短３日目出荷を実現しております。また、加工用の板材は100角サイズから300角サイズまでの各サイズ、ゴム材料に関してはＮＢＲやＣＲなどの合成ゴム汎用硬度を、シリコンゴムに関しては5度〜90度、および高耐久、耐熱性シリコン等の機能性シリコンも常時在庫し、短納期対応できる体制を整えております。

＜弊社実績最短納期：受注後3日目にフッ素ゴムパッキン1000個出荷＞
　・１日目：注文書により受注。製品ＣＡＤ/簡易型ＣＡＤの設計後にＣＡＭプログラムのうえ加工スタート
　・２日目：ＡＭ型完成。午後よりプレス成型(成型時に製品検査を同時進行）。
　　　　　 当日中に1000個生産完了のうえ２次加硫投入。
　・３日目：２次加硫２４時間投入後に数量確認および梱包、出荷。
　※簡易型取数：48個取　プレス回数22回（余剰分含む）

寸法精度/面粗度

樹脂やアルミ材を用いたＴＲ工法でも金属型によるプレス成型と同等の高い寸法精度を実現しております。弊社の基本寸法公差は「ISO 3302-1 Class M1」となりますが、別途図面に要求のある公差においては、随時、可否判断のうえ回答させていただきます。

また、型には金属型同様にブラスト処理することでマット目仕上がりにしたり、表面を磨く事で鏡面にも対応させていただいておりますので、ご要望の際はご相談ください。
※別段の指示がない場合は通常のツール目になります。

＜ブラスト目＞
・使用ブラスト：ガラスビーズ　＃300（弊社標準）　＃100
※サンドブラストについては型の耐久性が著しく低下する恐れがありますので型構造によってはお引き受けできない場合もあります。

量産品を見据えた材料選定

ＴＲ工法は樹脂やアルミ材を用いた簡易型成形であり、通常の金属型によるゴムプレス成型と型の材質が異なるだけで、その他の工法は通常のゴムプレス成型とおなじく熱と圧力を加えることで成形していきます。

したがって、量産で使用されるシリコンゴムやフッ素ゴム、ＮＢＲやＥＰＤＭ、ＣＲ等、すべてのゴム材料で成型が可能であり、ＴＲ工法で製作された製品は量産検討の各種試験や検定等に用いていただけます。

また、弊社では支給材でのゴム成形も受けたまわっております。量産成形は従来取引先のゴム成形メーカーで検討されている場合は、ゴム材料を支給いただければ弊社にて収縮試験を実施のうえ試作簡易型の対応をさせていただきますので、ご遠慮なく相談ください。

弊社標準材料にて型製作まえに素材評価を実施したい場合はご相談ください。
使用予定材料にて試験片を製作のうえ提供させていただきます。
※原則、型製作が前提条件となり、試験片のみの要望はご遠慮ください。

＜材料のよくある質問＞

・ゴム材料に制約がありますか？
特にゴム材料に制約はありません。現状、金型成形で使用されるゴム材料はTR工法にて成形できます。ただし、特殊材料に関しては入手までに納期がかかったり、調達が不可の場合もありますのでご相談ください。
・硬度に制約はありますか？
こちらも制約はありません。シリコンゴムであれば5度から90度までを標準材料として在庫しております。また、CRやNBR、H-NBR、FKM、IIR、SBRなども汎用硬度（40度〜70度（材質により異なる））は標準材料として在庫しております。

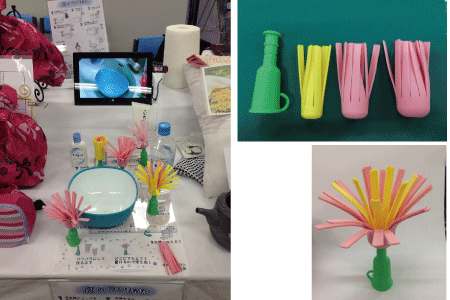

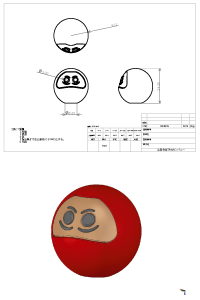

自由形状

ＴＲ工法は量産金型と型の材質が異なるのみでその他の工法は全ておなじですので、自由曲面で描かれた製品やアンダーのある製品なども、製作することが可能です。

なお、形状によっては型の耐久性が持たない場合もありますが、部分的に金属部品を簡易型に用いることで、製品設計者の設計された製品を忠実に再現いたします。

※形状によってはどうしてもできない場合もあります。

＜形状のよくある質問＞

・肉厚はどのくらいまで薄くできますか？
肉厚の最薄は形状や面積、型の面付数（取数）に左右されますが、弊社実績としては0.05mmの膜厚が最薄です。
・入れ子の対応は可能ですか？
もちろん問題ありません。アンダーや細溝など入れ子対応型も多数の実績があります。

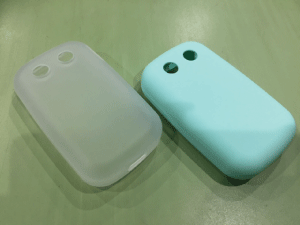

自由な色付け

シリコンゴムに限定されてしまいますが、自由な色付けが可能です。色配合、着色は全て社内にて対応いたしますので、お好きなカラーサンプルを提供いただければ、サンプルに合わせて配合を作成いたします。
※新規色配合設計費が初回のみかかります。

なお、合成ゴムに関しても色付けは可能ですが材料練り工場へ依頼することになり、少量対応、短納期、微妙な色表現の対応ができませんので予めご了承ください。

＜色付けのよくある質問＞

・カラーサンプルはどのような状態で渡したら良いですか？
現物で色が確認できる状態であれば、形状や状態に制限はありません。また、DICやPANTONEのカラーナンバーでのご指定でも対応させていただきます。ただし、FAXやメールにて色サンプルをお送りいただいた場合、現物色と異なる場合がありますので、ご遠慮ください。

・基準色はありますか？

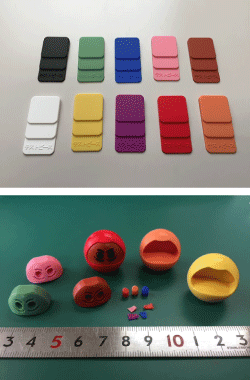

ハイあります。右上写真のテストピースが弊社の基準色となります。全１０色を用意しており、当該色のなかで選定していただいた場合は初回に発生する新規色配合設計費は不要となります。
ご注文の際にサンプル片をお送りいたしますので、現物にてご確認ください。

耐久性が低い

TR工法は試作や小ロット量産にて製品をコストを下げて、簡易型にて成形する工法です。簡易型の材質は樹脂やアルミ等を用いるため、金属を用いる金型と比較して型の耐久性が劣ります。

ゴム製品の形状、ゴムの材質、品質程度によりますが保証生産数は数百ショットから数千ショットまでとなります。保証生産生産数量は保証ショット数に型の取数を掛けた数になります。

改造が困難

もともと、ゴム成形型は型構造上の問題で樹脂成型（インジェクション成形）型と比較して、改造が柔軟に対応できません。彫り込み方向であれば改造できるとの認識の場合もありますが、ゴム成形型の場合は構造上困難なケースが多いです。

それを踏まえ、さらに樹脂やアルミ等の素材は金属素材よりも耐久性がおとるため、ゴム成形時のプレスの熱と圧力で型に歪みが生じてしまいます。

一度、歪みのでた型の改造できませんので、TR工法型の場合はほとんど改造できません。

なお、TR工法型はコストが安いため、場合によっては型を改造するより、新規で製作したほうが安い場合もあります。
※改造の場合は変更箇所の確認やデータ作成、現状型を加工機に乗せ精密な原点出しなど、新規型を製作する場合よりも加工時間は短いですが、その他の手間がかかります。

改造を検討される場合は、初回の型設計段階で改造を踏まえた設計をすることが望ましいため、初期段階にて事前にご連絡いただけると助かります。
